菲涅尔区在线计算

菲涅尔区计算：R = 根号(波长*某点到一端距离*某点到另一端距离/两端之间距离)

中心区域计算：R = 根号(波长*两端距离) / 2

菲涅尔区影响：视距条件下，无线信号无遮挡地在发信端与接收端之间直线传播，这要求在第一菲涅尔区(First Fresnel zone)内没有对无线电波造成遮挡的物体，如果条件不满足，信号强度就会明显下降。菲涅尔区的大小取决于无线电波的频率及收发信机间距离，保证系统正常通信，收发天线架设的高度要满足使它们之间的障碍物尽可能不超过其菲涅尔区的20％，否则电磁波多径传播就会产生不良影响，导致通信质量下降，甚至中断通信

菲涅尔区示例：例如在海上通信，通信双方高度相同，频率为2.4GHz，通信距离7Km，海浪的高度为2米，那么天线架设的高度要大于L=2+14.790=16.790m

菲涅尔区图示：

菲涅尔区图示

频率：	兆赫兹(MHz)
距离：	千米(Km)

菲涅尔区半径：

天线最小高度：

无线传输损耗计算

1.自由空间损耗的计算

自由空间损耗是指电磁波在传输路径中的衰落,计算公式如下：

Lbf=32.5+20lgF+20lgD

Lbf=自由空间损耗(dB)，D=距离(km)，F=频率(MHz)

2.信号接收强度的计算

信号接收强度是指接收站设备接收到的无线信号的强度,计算公式如下：

RSS=Pt+Gr+Gt-Lc-Lbf

RSS=接收信号强度(dBm)，Pt=发射功率(dBm)，Gr=接收天线增益(dBi)，Gt=发射天线增益(dBi)，Lc=电缆和缆头的衰耗(dB)，Lbf=自由空间损耗(dB)

3.链路系统裕量SFM(Syetem Fade Margin)的计算

链路系统裕量是指接收站设备实际接收到的无线信号与接收站设备允许的最低接收阈值（设备接收灵敏度）相比多的富裕dB数值

SFM=RSS-Rs

RSS=接收信号强度，Rs=设备接收灵敏度(dBm)

频率：MHz	距离：Km
发射天线增益：dBi	接收天线增益：dBi
发射线损：dB	接收线损：dB
发射功率：dBm	接受灵敏度：dBm

自由空间损耗：

信号接收强度：

链路系统裕量：

dB(m,i)与功率(W)换算

dBm，dB，dBi，W之间的关系

dBm：dBm是一个表示功率绝对值的单位，计算公式为：10 lg功率值/1mW。例如：如果发射功率为1mW，按dBm单位进行折算后的值应为：10 lg 1mW/1mW = 0dBm；
dB：db，表示一个相对值。当计算A的功率相比于B大或小多少个dB时，可按公式10lg A/B计算。例如：A功率比B功率大一倍，那么10lg A/B = 10 lg 2 = 3dB，也就是说，A的功率比B的功率大3dB；如果A的功率为46dBm，B的功率为40dBm，则可以说，A比B大6dB；如果A天线为12dBm，B天线为14dBm，可以说A比B小2dB
dBi：dBi和dBd是功率增益的单位，两者都是相对值，但参考基准不一样。dBi的参考基准为全方向性天线；dBd的参考基准为偶极子。一般认为dBi和dBd表示同一个增益，用dBi表示的值比用dBd表示的值要大2.15。（即 dBi=dBd+2.15）。G(dBi)=10lgGi G(dBd)=10lgGd

mW：	毫瓦(mW)
W：	瓦(W)
dBm：	dBm

HSN-60W30A-P

HSN-45W27A-P

HSN-60W40A-P

HSN-60W30A

HSN-100W50A

HSN-140W70A

HSN-120W60A

HSN-60W40A

HSN-60W45A

HSN-120W70A

HSN-150W80A

HSN-200W80A工程款

HSN-200W100A工程款

HSN-180W100A工程款

HSN-150W80A工程款

HSN-150W100A工程款

HSN-140W70A工程款

HSN-120W60A工程款

HSN-120W60A工程款

HSN-100W50A工程款

HSN-100W40A工程款

HSN-60W45A工程款

HSN-60W45A工程款

HSN-60W30A工程款

HSN-60W40A工程款

HSN-240W130A

HSN-300W180A

HSN-480W240A

HSN-600W300A

HSN-1.2KW套装

CPE900G3

HX-N300X

25KM无线网桥

无线网桥3-5KM HX-5200 户外5.8G 300M无线传输

全向无线网桥

HX5300-CPE830

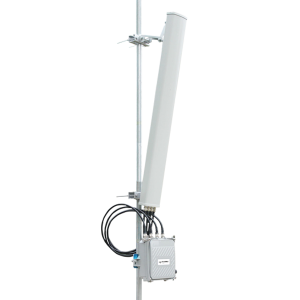

2.4Ghz户外无线AP定向套装 HX5300-AP360-14

2.4Ghz户外无线AP全向套装 HX5300-AP360

2.4G/5.8G双频600M户外AP HX5300-AP600

2.4Ghz室内86入墙式面板AP HX5300-310

2.4G/5.8G户外双频千兆无线AP全向套装HX-AP880-QX

2.4G/5.8G户外双频千兆无线AP定向套装HX-AP880-DX

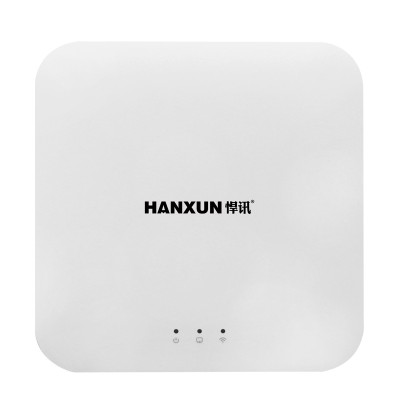

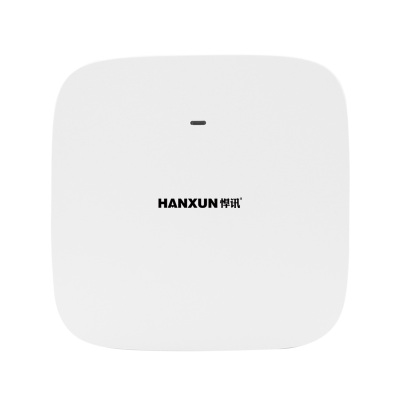

2.4G/5.8GHz室内双频千兆吸顶APHX5300-G3200
