道路卡口监控供电

阅读：318 发布时间：10-17

乌拉特中旗太阳能监控供电系统成功案例

一、引言

在当今社会，监控系统在保障公共安全、企业运营和个人财产等方面发挥着至关重要的作用。然而，在一些偏远地区或特殊环境中，传统的市电接入方式往往面临诸多困难和限制。太阳能作为一种清洁、可再生的能源，为监控系统的稳定供电提供了一种创新且有效的解决方案。

二、项目背景

本案例中的监控项目位于内蒙古自治区巴彦淖尔市乌拉特中旗海流图镇，占地面积约为63.85平方公里。由于地理位置偏僻，市电接入成本高昂且难度较大。该监控系统对各个道路卡口进行视频监控、无线传输，共安装了34个高清摄像头，用于道口卡口的实时监测。

三、太阳能供电系统设计

（一）太阳能组件选择

1. 选用了高效的单晶硅太阳能电池板，每块规格为300瓦，共安装了68块，总功率达到20.4千瓦。根据当地丰富的日照资源和安装面积，能够满足监控系统的日常用电需求。

2. 考虑到当地的日照变化和阴影遮挡，电池板采用了最佳的安装角度和朝向，以提高发电效率。

（二）储能设备

1. 配备了容量为300安时的三元锂电池组，能够在连续阴雨天气下为监控系统提供至少2-3天的备用电力。

2. 通过精确计算监控系统的功耗和备用时间，确保蓄电池的容量能够满足系统的稳定运行。

（三）控制器和逆变器

1. 采用了智能 MPPT 控制器，能够实时跟踪太阳能电池板的最大功率点，提高充电效率。

2. 选用了纯正弦波逆变器，输出功率为1.6千瓦，确保为监控设备提供稳定、纯净的交流电。

（四）系统安装布局

1. 太阳能电池板安装在保护区内的开阔地带，通过专用支架固定，并进行了防风、防雷和防水处理。

2. 电池和控制设备安装在特制的防护箱内，放置在靠近监控设备的位置，以方便维护和管理。

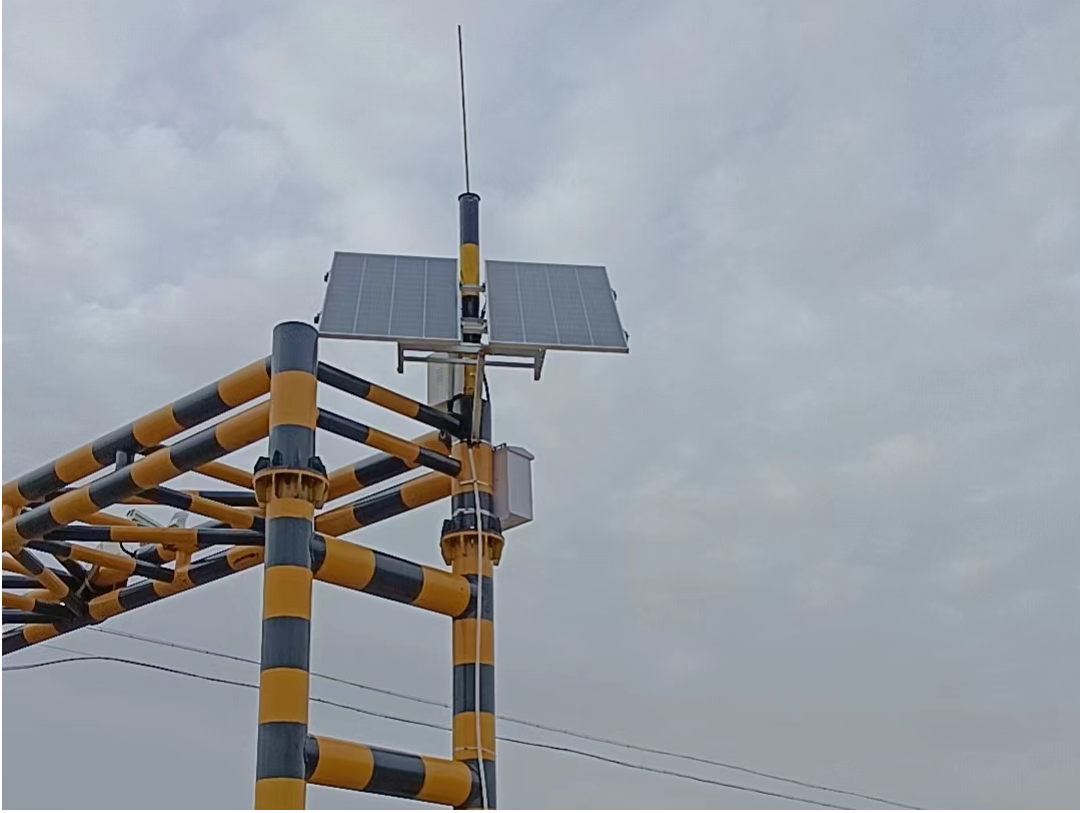

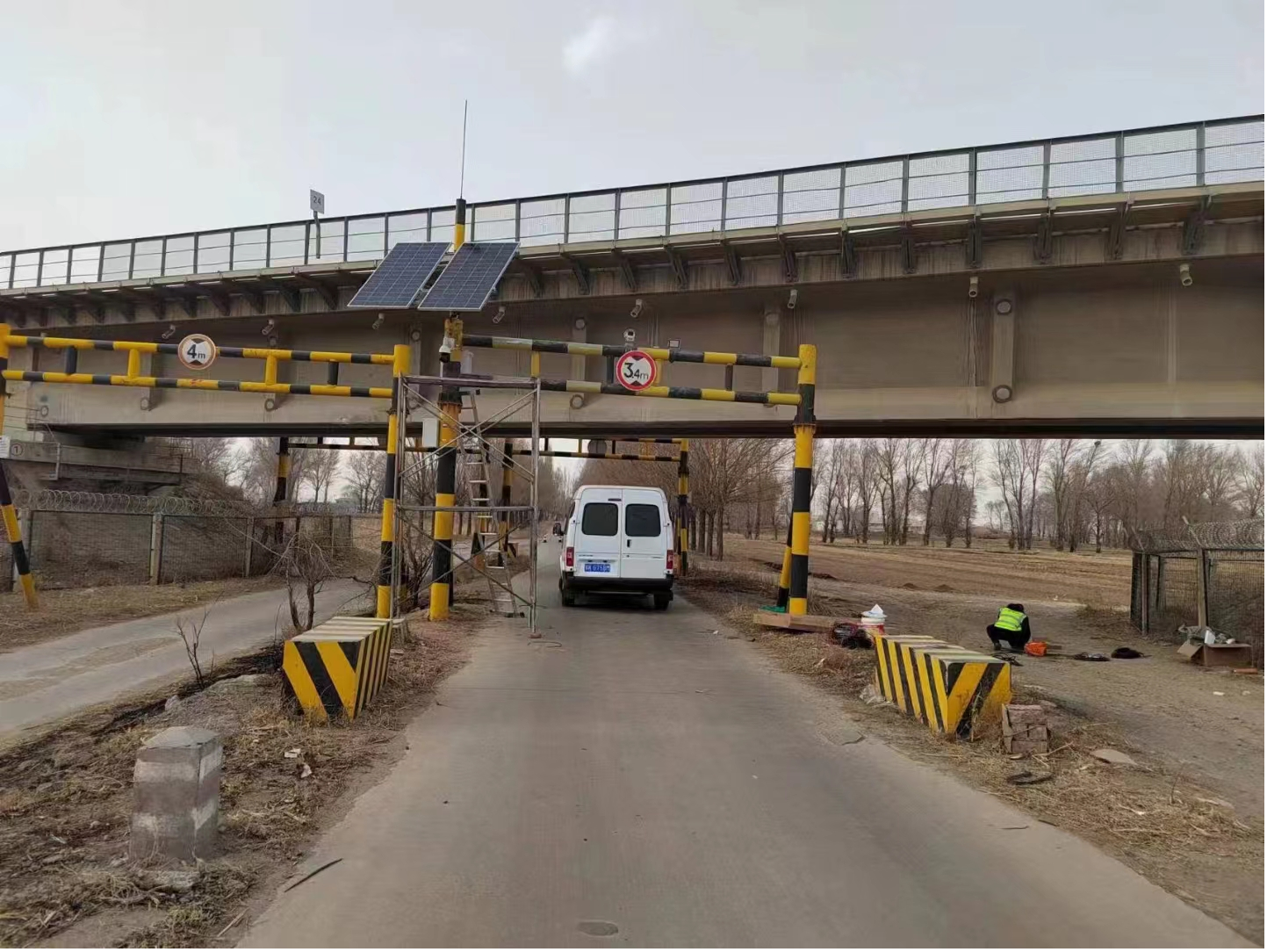

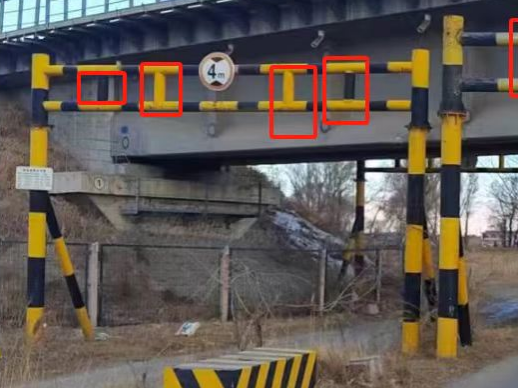

四、项目实拍

五、系统运行与性能

（一）实际发电量与监控系统功耗的对比

经过一段时间的运行监测，太阳能供电系统的实际发电量略高于监控系统的平均功耗。在晴天条件下，系统发电量充足，蓄电池能够充满；在阴雨天气，蓄电池的电量也能够维持监控系统的正常运行。

（二）系统稳定性和可靠性表现

自投入运行以来，太阳能监控供电系统连续无故障运行时间超过100天。在极端天气条件下，如暴雨、大风等，系统依然能够稳定工作，为监控设备提供可靠的电力支持。

（三）在不同天气条件下的供电保障能力

通过对系统运行数据的分析，在连续阴雨天气下，蓄电池能够为监控系统提供至少3天的电力，确保了监控数据的连续性和完整性。

六、用户反馈与经验总结

（一）用户反馈

当地部门对太阳能监控供电系统的运行效果非常满意。比起拉扯电缆，安装的市电的方式，成本节省大约2倍之多。同时该系统不仅解决了监控设备的供电问题，还提高了保护区的管理效率和安全性。

（二）经验总结

在项目实施过程中，我们也积累了一些宝贵的经验。例如，在前期规划阶段，要充分考虑当地的气候条件和地理环境，合理选择太阳能组件和储能设备；在安装施工过程中，要严格按照规范操作，确保系统的稳定性和安全性；在运行维护阶段，要定期进行设备检查和维护，及时发现并解决问题。

七、结论

通过本案例的成功实施，证明了太阳能监控供电系统在偏远地区、特殊环境和无电无网的环境的可行性和优越性。该系统不仅为监控设备提供了稳定、可靠的电力供应，还具有节能环保、安装方便、维护成本低等优点。随着太阳能技术的不断进步和成本的降低，相信太阳能监控供电系统将在更多领域得到广泛应用。
